Hochhubwagen

Die Elektro-Hochhubwagen von Toyota Material Handling mit einer Tragfähigkeit von 1,0 bis 2,0 Tonnen und einer Hubhöhe bis zu 6 Meter eignen sich ideal zum Stapeln und dem Palettentransport in Lagern, Geschäften oder im Produktionsbereich. Die Baureihe unserer elektrischen Hochhubwagen umfasst Modell für den Mitgängerbetrieb, Plattform- und Fahrerstand-Modelle.

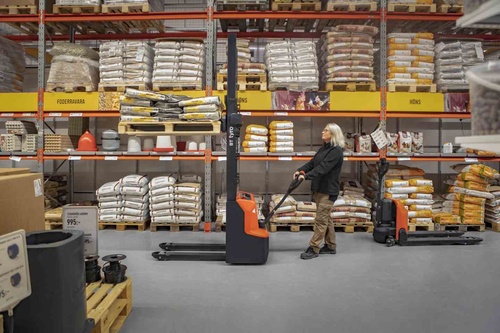

Hochhubwagen mit einem geringen Eigengewicht, wie z.B. BT Tyro SHE oder Toyota BT Staxio HWE eignen sich ideal für gelegentliche Einsätze. Wenn Sie den Hochhubwagen ständig benötigen, empfliehlt es sich, ein Gerät für mittlere bis intensive Einsätze zu nehmen.

Um Beschädigungen des Elektro-Hochhubwagens beim Auffahren einer Rampe oder über unebene Böden zu vermeiden, sollte ein Hochhubwagen mit hebbaren Stützarmen (Initialhub) ausgewählt werden.

Es gibt verschiedene Gründe, einen Hochhubwagen mit Plattform oder Fahrerstand einem Mitgänger-Hochhubwagen vorzuziehen. Wenn Sie die Produktivität steigern möchten oder Waren über größere Distanzen heben und senken müssen, ist ein Gerät mit Plattform zu bevorzugen. Wenn Sie die Ergonomie und Sicherheit für den Fahrer verbessern möchten, bieten Hochhubwagen mit Fahrerstand mehr Schutz und Komfort.

Die Lebensdauer einer Batterie für elektrische Hochhubwagen hängt von ihrer Größe ab. Es wird empfohlen, bei Verwendung von Blei-Säure-Batterien, eine Batteriekapazität zu wählen, die den ganzen Tag über hält, da das Aufladen 8 Stunden in Anspruch nimmt. Bei einem intensiven Mehr-Schicht-Einsatz müssen die Batterien zwischen den einzelnen Schichten getauscht werden. Eine flexible Alternative bietet die Antriebsart mit Lithium-Ionen-Technologie. Sie ist für die gesamte Elektro-Hochhubwagen Baureihe erhältlich und ermöglicht ein Zwischenladen, wie z.B. in Pausen. So ist ein nahezu durchgängiger Einsatz Ihres Hochhubwagens gewährleistet.

Im Wesentlichen können elektrische Hochhubwagen und Schubmaststapler ähnliche Aufgaben bewältigen, d.h. sie können sowohl Paletten transportieren als auch in der Höhe einlagern und umlagern. Die Hauptunterschiede sind:

• Kompaktheit: Hochhubwagen besitzen ein kompaktes Chassis und benötigen einen geringeren Wenderadius.
• Hubhöhe: Schubmaststapler sind für Arbeiten in Hochregallagern mit einer Hubhöhe von bis zu 13 Metern geeignet, während Hochhubwagen bis ca. 6 Meter heben.
• Geschwindigkeit: Im Vergleich zu einer Mitgänger-Version ist die Produktivität mit einem Schubmaststapler deutlich höher. Generell ist die Hub- und Fahrgeschwindigkeit höher als bei jedem Hochhubwagen.
• Ausführung: Bei einem Schubmaststapler sitzt der Fahrer.
• Komfort und Schutz: Die ergonomische und intiuitive Fahrerkabine des Schubmaststaplers sorgt für einen hohen Komfort und Schutz des Fahrers während der Schicht. Jedoch verfügen Hochhubwagen mit Fahrerstand ebenfalls über leicht zugängliche Bedienelemente und ein Display für einen hohen Bedienkomfort.

Wenn Sie einen Gabelstapler auch für den Außeneinsatz suchen, empfehlen wir Ihnen unseren Leitfaden für Elektrostapler.

Waren kommen in unterschiedlichen Größen. Deren Länge und Breite helfen Ihnen, den richtigen Ladungsträger zu definieren. Je länger die Ware ist, desto größer ist der Lastschwerpunkt. Die Lastmaße können die Resttragfähigkeit und somit die benötigte Tragfähigkeit Ihres Staplers oder Hochhubwagens beeinflussen sowie Einschränkungen in Bezug auf die Gangbreite darstellen.

Ein Palettenüberhang tritt auf, wenn die Ware größer als die Palette ist, was beim Heben und Senken zu Schäden an der Ware führen kann. Die richtige Größe Ihres Ladungsträgers bzw. eine bessere Warenplatzierung auf der Palette führen zu einem sichereren Warentransport.

Die elektrischen Hochhubwagen der Marke Toyota haben eine Tragfähigkeit bis zu 2000 kg. Wenn eine höhere Tragfähigkeit benötigt wird, bieten wir Schubmaststapler oder Elektro-Gabelstapler an.

Elektro-Hochhubwagen mit Mastvorschub - gleiches Prinzip wie bei einem Schubmaststapler - sind eine gute Lösung, wenn die Stützarme des Gerätes durch ein Hindernis am Boden, wie z.B. ein Förderband oder ein Regal behindert werden. Diese Stapler ermöglichen auch das seitliche Be- und Entladen. Toyota bietet die elektrischen Hochhubwagen mit Vorschub-Funktion mit und ohne Plattform an.

Wenn Sie nach einer Möglichkeit suchen, die Produktivität zu verbessern, können Doppelstockgeräte die richtige Lösung sein. Das Gerät wurde speziell für den sicheren Transport von zwei Paletten entwickelt und verdoppelt somit die Produktivität. Dank des kompakten Chassis und der geringen Bauhöhe wird ein effizientes Be- und Entladen von LKWs ermöglicht.

In den meisten Fällen werden mit Hochhubwagen EURO-Paletten längs aufgenommen. Einige Unternehmen verwenden jedoch auch geschlossene oder kleine Paletten bzw. nicht standardisierte Ladungsträger, um Waren zu transportieren. Toyota verfügt über ein großes Sortiment an Hochhubwagen und Ausführungen für die unterschiedlichsten Lastabmessungen, wie z.B. unterschiedliche Gabelbreiten, Modelle mit Mastvorschub oder Breitspur-Stützarmen.

Die verschiedenen Gabelbreiten dienen dazu, den unterschiedlichen Ladungsträgern am Markt zu entsprechen und die Kippstabilität der zu handhabenden Ladung zu gewährleisten. Die gängigste Gabelbreite für Euro-Paletten beträgt 570 mm.

Die typische Gabellänge beträgt 1150 mm, ideal für Paletten mit 1200 mm Länge, wie eine EU-Palette. Elektrische Hochhubwagen können für die Handhabung längerer Ladungsträger auch mit längeren Gabeln bis 1400 mm ausgestattet werden.

Die Blocklagerung ist eine weitere Möglichkeit, Ware zu lagern: die Ware (Palette oder Stückgut) werden auf dem Boden platziert und bis zu einer stabilen Höhe übereinander gestapelt. Hochhubwagen eignen sich ideal für die Paletten-Blocklagerung. Sie sind schmaler als die kurze Seite einer EURO-Palette und optimieren so die Raumausnutzung auf ein Maximum.

Die Arbeitsgangbreite (AST) eines Gabelstaplers ist die Mindestbreite eines geraden Ganges, in dem ein Hochhubwagen oder Stapler mit einer bestimmten Last um 90° drehen kann (oder zwischen Regalen, um die Ware aufzunehmen oder abzusetzen).

Die Berechnung der Arbeitsgangbreite (Ast) variiert je nach Gerätemodell. Folgende Spezifikationen zu berücksichtigen:

• Wenderadius (Wa): der Mindestradius, den ein Gabelstapler benötigt, um im Kreis zu fahren.
• Abmessung der Ladung: die Breite (b12) und die Länge (l6) der Ladung bestimmen den Platz, den ein Stapler benötigt, um die Ladung zu platzieren.
• Lastabstand (x): der Abstand vom Mittelpunkt der Vorderachse bis zum Gabelrücken.
• Sicherheitsabstand (a): 200 mm für ein sicheres Navigieren in Gängen.

Die Arbeitsgangbreite für Gabelstapler mit Standardabmessungen finden Sie im Datenblatt. Der Vergleich von Datenblättern verschiedener Modelle von Gabelstaplern und Hochhubwagen ermöglicht es Ihnen, die beste Wahl für Ihren Einsatz zu treffen.

Ein Mitgänger-Hochhubwagen ist sehr kompakt und hat eine typische Arbeitsgangbreite von 2200 mm (mit einer EU-Palette ohne Überhang). Wenn Sie sich für ein Gerät mit Plattform oder Fahrerstand entscheiden, erhöht sich die erforderliche Breite auf rund 2500 mm. Ein Schubmaststapler benötigt eine Mindestgangbreit von über 2800 mm.

Sie möchten einen neuen Stapler kaufen oder einen zusätzlichen Gabelstapler für Ihren Betrieb mieten? Wir geben einige Tipps, um sicherzustellen, dass Sie den richtigen Gabelstapler für die von Ihnen benötigte Arbeitsgangbreite finden:

1. Messen Sie den Abstand zwischen den Regalen, um sicherzustellen, dass der Gabelstapler in diesem Bereich drehen kann. Achten Sie auf Regalschutz, Palettenüberhang, Fußgängerwege usw.
2. Die Gangbreite für Gabelstapler mit Standardlastabmessungen finden Sie im Datenblatt. Für nicht standardisierte Lasten muss die Gangbreite berechnet werden.
3. Wenn Sie verschiedene Staplertypen verwenden, prüfen Sie die Anforderungen an die Arbeitsgangbreite für alle.
4. Wenn Sie das Stapler-Modell wechseln, überprüfen Sie die Maße, da es Unterschiede im Wenderadius geben kann.

Ermitteln Sie Ihre höchste Regalauflage, um die maximal benötigte Hubhöhe herauszufinden. Dann geben Sie vorsichtshalber 20 cm Sicherheit hinzu. Dadurch kann der Fahrer die Gabeln des Staplers etwas höher als benötigt anheben und vermeiden, dass die Palette beim Ein- oder Auslagern hängen bleibt.

Die Modelle für Einsätze mit geringer Intensität, Doppelstock-Hochhubwagen und Geräte mit Mono-Mast, wie der Toyota BT Staxio HWE100 und SWE080L, eignen sich ideal für Einsätze mit geringer Hubhöhe. Die maximale Hubhöhe beträgt bis zu 2 m. Alle anderen Hochhubwagen verfügen über eine Reihe von Masten mit Hubhöhen bis zu 6 m.

Die niedrigste Bauhöhe eines Gabelstaplers wird entweder durch die Höhe des Fahrerschutzdaches oder die eingefahrene Bauhöhe des Mastes definiert. Bitte beachten Sie, dass bei Einsatz ohne Freihub-Mast sich die Bauhöhe bereits mit Anheben der Gabel erhöht.

Achten Sie bei den Hochhubwagen mit Initialhub auch auf die maximale Hubhöhe der Stützarme, da dies ebenfalls die Gesamtbauhöhe beeinflusst.

Die Tragfähigkeit oder Nenntragfähigkeit eines Gabelstaplers gibt Auskunft über das maximale Gewicht, das das Gerät bei einem festgelegten Lastschwerpunkt bis zu einer bestimmten Höhe heben kann.

Wenn die Last über diese Höhe hinausgehoben werden muss oder sich der Lastschwerpunkt weiter vom Mast entfernt, verringert sich die Tragfähigkeit.

Das ist die Resttragfähigkeit: die tatsächliche Hebefähigkeit in einer bestimmten Situation, die geringer sein kann als die Nenntragfähigkeit.

Abhängig von der Anwendung und der benötigten Hubhöhe werden von Toyota die nachstehenden Masttypen angeboten:

• Einfachmast-Simplex: Dieser einstufige Mast besteht aus einem einzigen Mastprofil und verfügt über eine begrenzte Hubhöhe.
• Einfachmast-Mono: Ein Mono-Mast ist ein in der Gerätemitte platzierter Einsäulenmast. Er eignet sich für geringe Hubhöhen, bei denen der Fahrer oft in der Nähe des Staplers arbeitet, wie z.B. wenn er ihn als mobilen Arbeitstisch verwendet.
• Duplex-Mast mit reduziertem Freihub: Dieser zweistufige Mast besteht aus zwei Mastprofilen mit zwei seitlichen Hubzylindern. Er bietet optimale Durchsicht für eine sichere Gabelpositionierung.
• Duplex-Mast mit einem mittig angeordneten Hydraulikzylinder: Dieser zweistufige Mast bietet eine maximale Freihubhöhe und ermöglicht große Hubhöhen bei einer geringen Bauhöhe.
• Triplex-Mast mit einem mittig angeordneten Hydraulikzylinder: Dieser dreistufige Mast mit maximalem Freihub kommt bei großen Hubhöhen zum Einsatz, wenn eine besonders niedrige Gerätebauhöhe gefordert ist.

Elektro-Hochhubwagen wurden nicht für den Außeneinsatz entwickelt. Für den Innen- und Außeneinsatz eignen sich: Toyota Elektro-Gabelstapler, Verbrennungsmotorische Stapler oder Schubmaststapler, die speziell für den Innen-/Außeneinsatz entwickelt wurden.

Ein bedingter Einsatz vor einer Lagerhalle auf Beton- oder Asphaltboden ist jedoch auch mit Hochhubwagen möglich.

Hochhubwagen können Kommissionierarbeit ergonomischer und sicherer machen, da die Gabeln bei Bedarf auf Arbeitstischhöhe angehoben werden können. Die Toyota Modelle BT Staxio HWE100 und der SWE080L verfügen zusätzlich über eine automatische Höhenverstellung (optional), bei der eine Fotozelle erkennt, wenn Ware auf die Palette gestapelt oder entnommen wird und passt die Höhe automatisch auf die optimale Kommissionierhöhe an. Diese Geräte eignen sich ideal für die Kommissionierung in Geschäften oder als kleiner Arbeitstisch in der Produktionslinie, wo Ware für den Transport vorbereitet wird.

Wenn Sie ein Modell ausgewählt haben, sollten Sie überprüfen, ob die Steigfähigkeit Ihren Anforderungen entspricht. Die Daten entnehmen Sie dem Datenblatt des jeweils betreffenden Modells. Wichtig in diesem Zusammenhang ist das Anfahren auf Steigungen unter Last sowie die Bodenfreiheit des Staplers.

Hochhubwagen mit hebbaren Stützarmen (Intialhub) können für die Be- und Entladung von LKWs von der Rückseite, der Heckklappe oder Laderampe verwendet werden.
Doppelstock-Geräte sind nicht nur hocheffizient, sie sind auch für diese Anwendung bestens geeignet.
Hochhubwagen mit Vorschub-Funktion eignen sich für das seitliche Be- und Entladen von LKWs.

Die Hochhubwagen von Toyota sind so konzipiert, dass sie selbst bei Temperaturen bis 0°C effektiv arbeiten, ohne das Änderungen am Gerät vorgenommen werden müssen. Bei Temperaturen von 0° bis -30°C empfehlen wir, die Geräte zusätzlich zu schützen, z.B. den Einsatz von Kühlhausöl, Anti-Rutsch-Plattform, beheizter Batterie, Korrosionsschutz etc.

Bei Fragen zum Kühlhauseinsatz wenden Sie sich bitte an unsere Vertriebsexperten.
